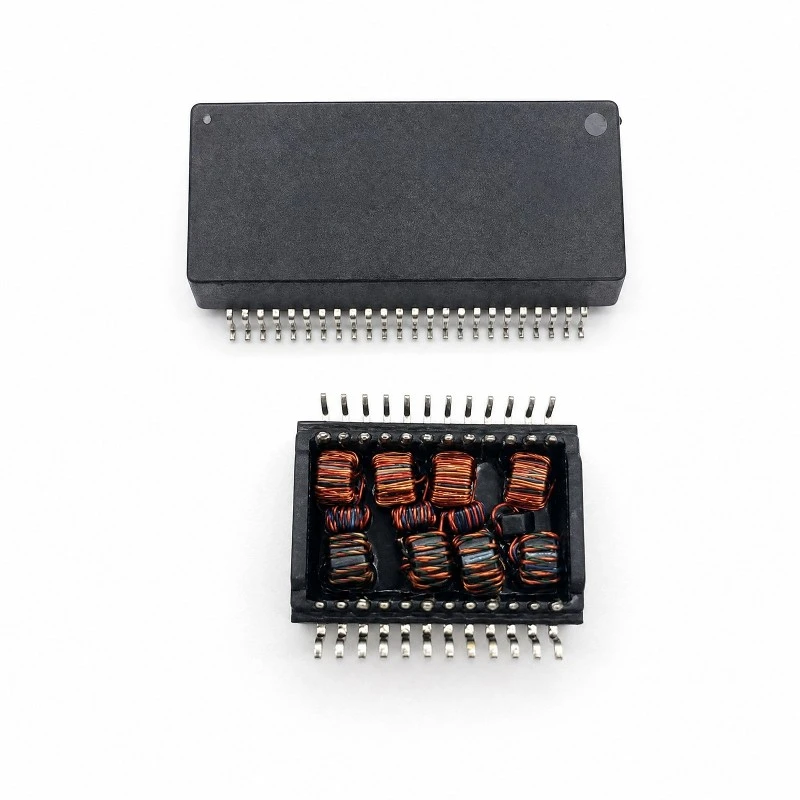

هنگام انتخاب ترانسفورماتور Lan چه مشخصاتی اهمیت دارد؟

انتخاب درستترانسفورماتور LANبرای ارتباطات اترنت قابل اعتماد ضروری است. چه در حال طراحی سوئیچ شبکه، روتر، دستگاه اترنت صنعتی، دوربین IP یا سیستم PoE هستید، ترانسفورماتور باید با الزامات اترنت PHY و برنامه کلی مطابقت داشته باشد.

بنابراین، هنگام انتخاب ترانسفورماتور LAN چه مشخصاتی را باید در نظر بگیرید؟



1. سرعت اترنت و استاندارد

با شناسایی استاندارد اترنت مورد نیاز برنامه خود شروع کنید، مانند:

• 10/100BASE-T
• 1000BASE-T (گیگابیت اترنت)
• 2.5GBASE-T
• 5GBASE-T
• 10GBASE-T

ترانسفورماتور LAN طراحی شده برای 10/100BASE-T نباید به طور خودکار برای اترنت گیگابیتی یا با سرعت بالاتر استفاده شود. همیشه سازگاری با برگه داده PHY خود را تأیید کنید.

2. نسبت چرخش

نسبت چرخش بر انتقال سیگنال و تطابق امپدانس بین PHY و کابل اترنت تأثیر می گذارد.

نسبت صحیح به اترنت PHY و طراحی مرجع آن بستگی دارد. استفاده از نسبت دورهای نامناسب ممکن است منجر به از دست دادن سیگنال، عدم تطابق امپدانس یا مشکلات ارتباطی شود.



3. اندوکتانس مدار باز (OCL)

اندوکتانس مدار باز یا OCL یک ویژگی مهم برای مغناطیسی اترنت است. بر عملکرد سیگنال فرکانس پایین تأثیر می گذارد و باید الزامات استاندارد اترنت قابل اجرا را برآورده کند.

هنگام مقایسه ترانسفورماتورهای LAN، آن را بررسی کنیدحداقل مقدار OCL و شرایط آزمون، به جای اینکه فقط به مقدار معمولی نگاه کنید.



4. ضرر درج و ضرر برگشتی

از دست دادن درجنشان می دهد که چه مقدار سیگنال هنگام عبور از ترانسفورماتور از دست می رود. تلفات کمتر عموماً انتقال سیگنال بهتری را فراهم می کند.

ضرر برگشتیبازتاب سیگنال ناشی از عدم تطابق امپدانس را اندازه گیری می کند. عملکرد خوب با از دست دادن بازگشت به ویژه برای برنامه های کاربردی گیگابیت و اترنت با سرعت بالاتر مهم است.

هر دو پارامتر باید در محدوده فرکانس مربوطه ارزیابی شوند.



5. ولتاژ جداسازی

جداسازی الکتریکی یکی از عملکردهای اولیه ترانسفورماتور اترنت است.

ترانسفورماتور را بررسی کنید:

• ولتاژ جداسازی
• قدرت دی الکتریک
• مقاومت عایق

سطح ایزولاسیون مورد نیاز به کاربرد و الزامات ایمنی قابل اجرا بستگی دارد.



6. سازگاری DCR و PoE

مقاومت DC (DCR)نشان دهنده مقاومت سیم پیچ های ترانسفورماتور است. DCR کمتر می تواند به کاهش تلفات برق و گرما کمک کند.

برای برنامه های PoE، همچنین بررسی کنید:

• قابلیت جریان DC
• عملکرد حرارتی
• الزامات جداسازی
• سازگاری با استاندارد PoE مورد نیاز

یک ترانسفورماتور LAN استاندارد نباید به طور خودکار از PoE پشتیبانی کند.



7. عملکرد خفگی حالت مشترک

برخی از ترانسفورماتورهای LAN یکپارچه سازی می کنندچوک حالت معمولی (CMC)برای کمک به کاهش نویز حالت مشترک و بهبود عملکرد EMI/EMC.

اگر برنامه شما دارای الزامات سختگیرانه EMC است، ویژگی های CMC و تضعیف حالت معمول ترانسفورماتور را بررسی کنید.



8. Package، Footprint و Pinout

سازگاری الکتریکی تنها بخشی از فرآیند انتخاب است. ترانسفورماتور نیز باید با طراحی PCB شما مطابقت داشته باشد.

بررسی کنید:

• ابعاد بسته بندی
• رد پای PCB
• پیکربندی پین
• ارتفاع جزء
• SMD یا ساخت سوراخ

همیشه پایه ترانسفورماتور را با طرح مرجع PHY قبل از طرح PCB مقایسه کنید.



9. دمای عملیاتی

برای کاربردهای صنعتی و فضای باز، دمای عملیاتی بسیار مهم است.

مطمئن شوید کهترانسفورماتور LANمی تواند عملکرد الکتریکی مورد نیاز خود را در محدوده دمای مورد انتظار حفظ کند.

چک لیست انتخاب ترانسفورماتور LAN

مشخصات	ملاحظات کلیدی
استاندارد اترنت	10/100، 1000BASE-T، 2.5G، 5G و غیره
نسبت چرخش	مطابقت با PHY
OCL	حداقل مقدار و شرایط تست را بررسی کنید
از دست دادن درج	تضعیف سیگنال را به حداقل برسانید
ضرر برگشتی	از تطابق امپدانس خوب اطمینان حاصل کنید
انزوا	الزامات ایمنی سیستم را برآورده کنید
DCR	تلفات برق و گرما را در نظر بگیرید
CMC	الزامات EMI/EMC را ارزیابی کنید
PoE	بررسی سازگاری فعلی و PoE
بسته	فضای PCB و ردپای را مطابقت دهید
Pinout	با طرح مرجع PHY مطابقت دهید
دما	الزامات برنامه را برآورده کنید

افکار نهایی

انتخاب یک ترانسفورماتور LAN به چیزی بیش از تطبیق سرعت اترنت نیاز دارد. مهندسان باید در نظر بگیرندنسبت چرخش، OCL، از دست دادن درج، تلفات برگشتی، ولتاژ جداسازی، DCR، عملکرد CMC، سازگاری با PoE، درجه‌بندی دما، بسته‌بندی و پین اوت.



بهترین رویکرد ارزیابی ترانسفورماتور LAN همراه با اترنت PHY و طراحی کامل رابط است. برای پروژه های OEM و با حجم بالا، انتخاب یک با تجربهسازنده ترانسفورماتور LAN یا تامین کننده مغناطیسی اترنتهمچنین می تواند به اطمینان از عملکرد، کیفیت، سفارشی سازی و ثبات عرضه طولانی مدت کمک کند.

برای انتخاب ترانسفورماتور LAN مناسب به کمک نیاز دارید؟ با تیم فنی ما تماس بگیرید تا در مورد برنامه اترنت و الزامات خود صحبت کنید.
