کوپلینگ شار در مقابل کوپلینگ ترانسفورماتور: تفاوت ها، کاربردها و ملاحظات طراحی

پاسخ سریع:کوپلینگ شار و کوپلینگ ترانسفورماتور سنتی هر دو انرژی را از طریق میدان های مغناطیسی انتقال می دهند. تفاوت اصلی این است که چگونه مسیر شار مغناطیسی کنترل می شود. کوپلینگ ترانسفورماتور سنتی از یک هسته مغناطیسی مشترک برای دستیابی به کوپلینگ قوی، اندوکتانس نشتی کم و انتقال کارآمد برق AC استفاده می کند. جفت شار یک رویکرد طراحی مغناطیسی گسترده‌تر است که به مهندسان اجازه می‌دهد مسیرهای شار را از طریق ساختارهای مسطح، شکاف‌های هوا، هسته‌های جدا شده یا آرایش‌های مغناطیسی تخصصی کنترل کنند. انتخاب صحیح به فرکانس کاری، سطح توان، جداسازی، اندازه فیزیکی، اندوکتانس نشتی و اینکه آیا کوپلینگ مغناطیسی کنترل شده مورد نیاز است بستگی دارد.

خوراکی های کلیدی

کوپلینگ ترانسفورماتور سنتی از یک هسته بسته مشترک استفاده می کند که معمولاً ضریب جفت (k) 0.95-0.99 را به دست می آورد.

جفت شار مفهوم گسترده تری است. می تواند از سیم پیچ های مسطح، شکاف های هوا، هسته های جدا شده یا عناصر ابررسانا برای کنترل جفت مغناطیسی استفاده کند.

ضریب جفت بالاتر همیشه بهتر نیست. انتقال برق بی‌سیم، تطابق RF و محدود کردن جریان خطا ممکن است عمداً از کوپلینگ پایین‌تر یا کنترل‌شده استفاده کند.

ترانسفورماتورهای سنتی حالت DC ثابت را از طریق عملکرد ترانسفورماتور منتقل نمی‌کنند. بایاس DC همچنان می تواند هسته را اشباع کند و باید مدیریت شود.

ترانسفورماتورهای مسطح، انتقال توان بی سیم، مدارهای RF، و ترانسفورماتورهای محدودکننده خطای تخصصی{0}}جریان-کاربردهای رایج اتصال شار- هستند.

کوپلینگ ترانسفورماتور سنتی چیست؟

کوپلینگ ترانسفورماتور سنتی پرکاربردترین شکل کوپلینگ مغناطیسی در سیستم های برق و قدرت است. معمولاً در موارد زیر یافت می شود:

ترانسفورماتورهای قدرت

ترانسفورماتورهای توزیع

ترانسفورماتورهای صوتی

قطعات مغناطیسی صنعتی

سیستم های تبدیل برق

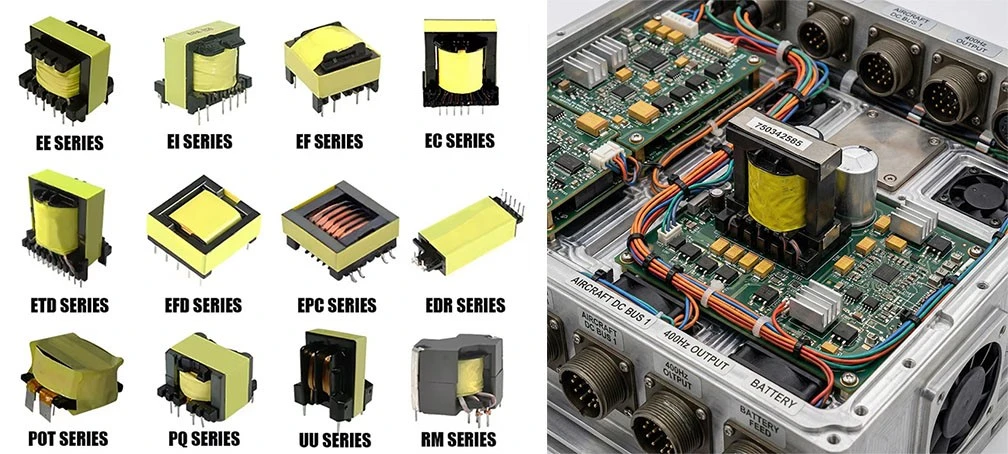

یک ترانسفورماتور معمولی شامل دو سیم پیچ-اولیه و ثانویه- است که روی یک هسته مغناطیسی مشترک قرار می‌گیرند. هسته معمولاً از فولاد سیلیکونی یا فریت ساخته می‌شود که یک مسیر{3}}گریز کم برای شار مغناطیسی فراهم می‌کند.

هنگامی که جریان متناوب از سیم پیچ اولیه عبور می کند، یک میدان مغناطیسی متغیر در داخل هسته ایجاد می کند. این شار مغناطیسی در حال تغییر به سیم پیچ ثانویه متصل می شود و طبق قانون القای الکترومغناطیسی فارادی ولتاژ القا می کند.

یک ترانسفورماتور خوب-طراحی شده با هدف:

اتصال شار مغناطیسی مفید را به حداکثر برسانید

شار نشتی را به حداقل برسانید

اندوکتانس نشتی را کاهش دهید

راندمان انتقال{0}}انرژی را بهبود بخشید

این منجر به ضریب جفت بالا بین سیم پیچ اولیه و ثانویه می شود.

درک ضریب جفت (k)

ضریب جفت نشان می دهد که دو جزء مغناطیسی چقدر قوی به هم مرتبط هستند. به این صورت تعریف می شود:

k=ML1L2k=L1​L2​​M​

کجا:

M= اندوکتانس متقابل بین دو سیم پیچ

L₁القای=خود اولیه-

L₂خود القایی=ثانویه-

محدوده نظری عبارت است از:

k = 1→ کوپلینگ مغناطیسی کامل

k = 0→ بدون اتصال مغناطیسی

ضریب جفت بالاتر عموماً به معنای شار مغناطیسی بیشتری است که توسط یک سیم پیچ با سیم پیچ دیگر ایجاد می شود. با این حال، ضریب جفت نباید به طور مستقل در نظر گرفته شود. مقدار ایده آل به سیستم الکتریکی کامل از جمله فرکانس، توپولوژی، رزونانس و توان مورد نیاز بستگی دارد.



آیا ترانسفورماتور سنتی DC را انتقال می دهد؟

نه. یک ترانسفورماتور معمولی DC حالت ثابت را از سمت اولیه به سمت ثانویه منتقل نمی‌کند. ترانسفورماتورها از طریق تغییر شار مغناطیسی کار می کنند. یک ولتاژ DC ثابت، میدان مغناطیسی متغیر مورد نیاز برای عملکرد ترانسفورماتور را ایجاد نمی کند.

با این حال، بایاس DC می تواند بر عملکرد ترانسفورماتور تأثیر بگذارد. جریان DC بیش از حد در سیم پیچ ممکن است:

هسته مغناطیسی را به سمت اشباع سوق دهید

جریان مغناطیسی را افزایش دهید

افزایش تلفات

باعث گرم شدن بیش از حد شود

کارایی را کاهش دهید

این یک طرح مهم در برنامه هایی است که اجزای DC یا شکل موج های نامتقارن وجود دارند.

کوپلینگ فلاکس چیست؟

جفت شار مفهوم گسترده تری است که انتقال انرژی مغناطیسی را توصیف می کند که در آن مسیر شار مغناطیسی عمداً کنترل می شود. برخلاف کوپلینگ ترانسفورماتور سنتی، طرح‌های جفت شده شار- همیشه به دو سیم پیچی که یک هسته مغناطیسی بسته را به اشتراک می‌گذارند متکی نیستند.

مهندسان می توانند رابطه مغناطیسی را از طریق:

هندسه سیم پیچ

فاصله سیم پیچ

شکاف های هوایی

چیدمان هسته

سازه های مسطح

مواد مغناطیسی تخصصی

این آزادی طراحی اضافی، کوپلینگ شار را در کاربردهایی که سازه‌های ترانسفورماتور معمولی ممکن است کاربردی نباشند، مفید می‌سازد. نمونه های رایج عبارتند از:

ترانسفورماتورهای مسطح

سیستم های انتقال برق بی سیم

اجزای مغناطیسی RF

ترانسفورماتورهای محدود کننده خطای تخصصی-جریان-

شار مسطح-ترانسفورماتورهای جفت شده

ترانسفورماتورهای مسطح از سیم پیچ های مسطح ساخته شده بر روی بردهای مدار چاپی (PCB)، بسترهای نیمه هادی یا ساختارهای مغناطیسی یکپارچه استفاده می کنند. به جای روش های سیم پیچ سنتی، طرح های مسطح جفت مغناطیسی را از طریق طرح بندی های هندسی دقیق کنترل می کنند.

پارامترهای مهم طراحی عبارتند از:

ناحیه همپوشانی اولیه و ثانویه

فاصله سیم پیچ

تعداد نوبت

انتخاب مواد مغناطیسی

اندوکتانس نشتی

ظرفیت انگلی

عملکرد حرارتی

مزایای ترانسفورماتورهای مسطح عبارتند از:

اندازه فشرده
اجزای مغناطیسی مسطح می‌توانند به پروفایل‌های بسیار کم دست یابند، که آنها را برای لوازم الکترونیکی مصرفی، لوازم الکترونیکی خودرو، سیستم‌های قدرت مخابراتی، و مبدل‌های توان با چگالی بالا- مناسب می‌سازد.

عملکرد با فرکانس بالا-
در فرکانس‌های بالاتر، طرح‌های ترانسفورماتور معمولی ممکن است تلفات ناشی از محدودیت‌های هسته، اثر پوستی، اثر مجاورت و ظرفیت انگلی را تجربه کنند. ساختارهای مسطح به مهندسان این امکان را می دهند که این اثرات را به طور موثرتری بهینه کنند.

ثبات تولید
از آنجایی که سیم پیچ های مسطح با استفاده از روش های ساخت PCB یا نیمه هادی تولید می شوند، تکرارپذیری عالی در تولید انبوه ارائه می دهند.

کوپلینگ شار در انتقال برق بی سیم

انتقال توان بی سیم (WPT) یکی از شناخته شده ترین کاربردهای کوپلینگ شار است. برخلاف ترانسفورماتورهای معمولی، سیستم های شارژ بی سیم دارای هسته مغناطیسی مشترک بین فرستنده و گیرنده نیستند. در عوض، انرژی از طریق میدان های مغناطیسی بین سیم پیچ های جدا شده منتقل می شود.

قدرت جفت بستگی به موارد زیر دارد:

فاصله سیم پیچ

تراز سیم پیچ

اندازه کویل

فرکانس کاری

محافظ مغناطیسی

هندسه سیستم

از آنجایی که ضریب کوپلینگ معمولاً کمتر از ترانسفورماتورهای معمولی است، سیستم های قدرت بی سیم معمولاً از شبکه های جبران تشدید استفاده می کنند. این شبکه ها با جبران تلفات واکنشی ناشی از اندوکتانس نشتی به بهبود کارایی کمک می کنند.

کاربردهای معمولی عبارتند از:

شارژ بی سیم گوشی هوشمند

شارژ بی سیم خودروی الکتریکی

سیستم های برق بی سیم صنعتی

سیستم های شارژ بی سیم EV معمولاً در اطراف کار می کنندk = 0.2–0.3، اگرچه مقادیر واقعی با هندسه و تراز سیم پیچ متفاوت است.

Flux Transfer-Type Transformers

یکی دیگر از کاربردهای تخصصی کوپلینگ شار، ترانسفورماتورهای نوع شار-انتقال-است. این سیستم ها از هسته های مغناطیسی جداگانه ای استفاده می کنند که از طریق عناصر ابررسانا به هم متصل شده اند.

نمونه های اولیه تحقیقاتی مواد ابررسانا مانند حلقه های YBCO را برای کنترل جفت مغناطیسی بین هسته های مستقل بررسی کرده اند.

در طول عملیات عادی:

شار مغناطیسی بین هسته ها منتقل می شود

سیستم مشابه ترانسفورماتور عمل می کند

در شرایط خطا:

عنصر ابررسانا تغییر حالت می دهد

جفت مغناطیسی کاهش می یابد

جریان خطا را می توان محدود کرد

این فناوری بسیار تخصصی است و برای جایگزینی ترانسفورماتورهای معمولی در کاربردهای عمومی در نظر گرفته نشده است.

جفت شار در مقابل کوپلینگ ترانسفورماتور سنتی: جدول مقایسه

ویژگی	کوپلینگ ترانسفورماتور سنتی	کوپلینگ شار / کوپلینگ مغناطیسی تخصصی
مسیر مغناطیسی	معمولا یک هسته مغناطیسی بسته مشترک	هسته های مشترک، هسته های جدا شده، شکاف های هوا یا ساختارهای مسطح
ضریب جفت (k)	به طور کلی بالا، اغلب 0.95-0.99	بسته به هندسه می تواند از کم تا زیاد متغیر باشد
اندوکتانس نشتی	به طور معمول به حداقل می رسد	می توان آن را به حداقل رساند یا عمداً افزایش داد
جدایی فیزیکی	معمولاً محدود است. سیم پیچ ها یک هسته مشترک دارند	می تواند سیم پیچ ها یا سیم پیچ های جدا شده فیزیکی را پشتیبانی کند
عایق برق	ذاتی بین اولیه و ثانویه	همچنین بسته به معماری ممکن است
رفتار DC	بدون انتقال-وضعیت ثابت DC. بایاس DC می تواند هسته را اشباع کند	بدون انتقال-وضعیت ثابت DC. توپولوژی را می توان برای بایاس یا جداسازی DC بهینه کرد
ادغام{0}}فرکانس بالا	مواد اصلی و انگلی می توانند محدود شوند	سازه های مسطح می توانند سودمند باشند
انتقال برق بی سیم	برای یک ترانسفورماتور هسته مشترک معمولی- قابل اجرا نیست	کاربرد رایج
کاربردهای RF	می توان از کوپلینگ مغناطیسی معمولی استفاده کرد	کوپلینگ مغناطیسی مسطح و یکپارچه رایج است
خطا-محدودیت فعلی	ترانسفورماتورهای استاندارد ذاتاً این را فراهم نمی کنند	طرح های تخصصی ابررسانا می توانند آن را در بر گیرند
برنامه های کاربردی معمولی	تبدیل برق، توزیع، صوتی، ترانسفورماتورهای صنعتی	شارژ بی سیم، مغناطیسی مسطح، تطبیق RF، سیستم های حفاظت تخصصی

ضریب کوپلینگ و اندوکتانس نشتی

یک راه مفید برای درک رابطه بین کوپلینگ و نشتی از طریق اندوکتانس نشتی است. هنگامی که اندوکتانس نشتی نسبت به اندوکتانس مغناطیسی مفید بزرگ می شود، جفت موثر بین سیم پیچ ها کاهش می یابد.

در ترانسفورماتورهای قدرت معمولی، طراحان عموماً سعی می کنند اندوکتانس نشتی را به حداقل برسانند. با این حال، در برخی از برنامه‌های محدودکننده-بالا، تشدید یا فعلی{2}}نشت کنترل‌شده در واقع می‌تواند مفید باشد.

این یکی از مهم‌ترین تفاوت‌های بین یک ترانسفورماتور استاندارد و طرح‌های{0}}کوپلینگ مغناطیسی خاص است.

جایی که کوپلینگ ترانسفورماتور سنتی بهترین کار را دارد

هنگامی که سیستم به انتقال انرژی مغناطیسی کارآمد در خط یا فرکانس های نسبتا پایین نیاز دارد، کوپلینگ ترانسفورماتور سنتی یک انتخاب قوی باقی می ماند.

ترانسفورماتورهای قدرت
ترانسفورماتورهای قدرت از هسته‌های مغناطیسی و سیم‌پیچ‌های متصل به هم استفاده می‌کنند تا توان AC را به طور موثر انتقال دهند و در عین حال ایزوله گالوانیکی بین مدارها را حفظ کنند.

ترانسفورماتورهای توزیع
ترانسفورماتورهای توزیع حول مسیرهای شار مغناطیسی به خوبی کنترل شده، سیستم‌های عایق، مدیریت حرارتی و قابلیت اطمینان بالا در دوره‌های عملیاتی طولانی طراحی شده‌اند.

ترانسفورماتورهای صوتی
ترانسفورماتورهای صوتی از جفت مغناطیسی برای تطبیق امپدانس، جداسازی سیگنال و سایر عملکردهای مدار استفاده می کنند که در آن پاسخ فرکانس کنترل شده و اعوجاج کم مهم هستند.

مزیت اصلی کوپلینگ ترانسفورماتور معمولی روش طراحی بالغ، راندمان بالا و رفتار مغناطیسی قابل پیش بینی آن است.

جایی که کوپلینگ فلاکس مناسب تر است

هنگامی که ساخت ترانسفورماتور مرسوم محدودیت هایی ایجاد می کند، رویکردهای جفت شار- و دیگر روش های جفت مغناطیسی تخصصی جذاب می شوند.

انتقال برق بی سیم
برای شارژ بی سیم نیاز است که فرستنده و گیرنده بدون هسته مغناطیسی مشترک کار کنند. از آنجایی که سیم‌پیچ‌ها از هم جدا شده‌اند، کوپلینگ کمتر از ترانسفورماتورهای معمولی است که با کوپلینگ محکم بسته می‌شوند. بنابراین جبران رزونانس معمولاً برای بهبود عملکرد سیستم استفاده می شود.

مغناطیسی مسطح
ترانسفورماتورهای مسطح می توانند مزایای عمده ای در اندازه، عملکرد{0} با فرکانس بالا، ثبات ساخت، یکپارچه سازی PCB، انگل های کنترل شده و بسته بندی فشرده ارائه دهند. این امر آنها را برای الکترونیک قدرت مدرن، مخابرات، محاسبات، الکترونیک خودرو و سایر سیستم‌های{2}}محدود فضایی جذاب می‌کند.

تطبیق قدرت RF
در فرکانس‌های RF، هندسه اجزای مغناطیسی اهمیت فزاینده‌ای پیدا می‌کند زیرا ظرفیت انگلی، اثرات زیرلایه و تلفات مواد می‌توانند بر عملکرد غالب باشند. ساختارهای ترانسفورماتور یکپارچه و مسطح می توانند تبدیل امپدانس فشرده و ایزوله الکتریکی را فراهم کنند، در حالی که در محدودیت های اندازه دقیق PCB یا تراشه{1}} قرار می گیرند.

خطا-محدودیت فعلی
ترانسفورماتورهای انتقال شار فوق‌رسانای تخصصی-برای کاربردهای محدودکننده خطا-جریان- نیز بررسی شده‌اند. در کار آزمایشی منتشر شده، از عناصر ابررسانای YBCO برای جفت کردن دو هسته آهنی مستقل استفاده شد. هنگامی که یک خطا باعث شد عنصر ابررسانا از حالت ابررسانا خارج شود، جفت شدن بین هسته ها کاهش یافته و جریان خطای ثانویه محدود می شود.

نحوه انتخاب بین کوپلینگ فلاکس و کوپلینگ ترانسفورماتور سنتی

انتخاب باید بر اساس نیازهای سیستم باشد تا ضریب جفت به تنهایی.

کوپلینگ ترانسفورماتور سنتی ممکن است زمانی مناسب باشد:

راندمان بالا هدف اولیه است

فرکانس کاری نسبتا کم است

یک هسته مغناطیسی مشترک عملی است

انتقال قدرت بالا مورد نیاز است

اندوکتانس نشتی باید به حداقل برسد

یک توپولوژی ترانسفورماتور معمولی نیاز جداسازی را برآورده می کند

یک طراحی شار-همراه یا تخصصی ممکن است زمانی که

اولیه و ثانویه نیاز به جداسازی فیزیکی دارند

انتقال انرژی بی سیم مورد نیاز است

ساختار مسطح فشرده ترجیح داده می شود

عملکرد فرکانس{0}بالا محدودیت هایی را برای هسته های معمولی ایجاد می کند

اندوکتانس نشتی کنترل شده مفید است

طراحی نیاز به رفتار کنترلی-محدود کننده یا مغناطیسی{1}} جریان تخصصی دارد

مناسب ترین توپولوژی به فرکانس، سطح توان، ولتاژ جداسازی، ظرفیت انگلی مجاز، محدودیت های حرارتی، فضای مکانیکی و کوپلینگ مورد نیاز بستگی دارد.

سوالات متداول

آیا کوپلینگ شار همان کوپلینگ ترانسفورماتور است؟

نه دقیقا. کوپلینگ ترانسفورماتور شکل خاص و پرکاربرد کوپلینگ مغناطیسی بین سیم‌پیچ‌های اولیه و ثانویه است. "کوپلینگ شار" می‌تواند طیف وسیع‌تری از سیستم‌ها را توصیف کند که در آنها شار مغناطیسی عمداً برای انتقال انرژی یا تأثیر بر تعامل بین مدارهای مغناطیسی جداگانه استفاده و کنترل می‌شود.

آیا ضریب جفت بالاتر همیشه بهتر است؟

خیر. k بالاتر به طور کلی نشتی را کاهش می دهد و در بسیاری از ترانسفورماتورهای معمولی مطلوب است. با این حال، برخی از برنامه‌های رزونانس، RF، بی‌سیم-و برنامه‌های حفاظتی ممکن است عمداً از کوپلینگ پایین‌تر یا کنترل‌شده استفاده کنند. مقدار هدف به توپولوژی مدار و مشخصات الکتریکی مورد نظر بستگی دارد.

ضریب کوپلینگ معمولی برای انتقال برق بی سیم چیست؟

هیچ ارزش جهانی وجود ندارد. سیستم های شارژ بی سیم EV معمولاً در اطراف کار می کنندk = 0.2–0.3. دیگر معماری‌های برق بی‌سیم بسته به هندسه، فاصله و تراز سیم‌پیچ می‌توانند ضرایب جفت متفاوتی داشته باشند.

آیا ترانسفورماتور DC را انتقال می دهد؟

یک ترانسفورماتور DC حالت ثابت را از طریق عملکرد ترانسفورماتور منتقل نمی‌کند. انرژی را از طریق تغییر شار مغناطیسی منتقل می کند. یک جزء DC اعمال شده روی اصلی می تواند بر هسته مغناطیسی تأثیر بگذارد و ممکن است باعث اشباع شود، اما مستقیماً به عنوان DC{3}}ثانویه به حالت ثابت منتقل نمی شود.

آیا ترانسفورماتور مسطح می تواند جایگزین ترانسفورماتور معمولی شود؟

گاهی اوقات، اما نه جهانی. ترانسفورماتورهای مسطح می توانند مزایای عمده ای در اندازه، عملکرد با فرکانس بالا، ثبات ساخت و یکپارچگی PCB ارائه دهند. ترانسفورماتورهای زخمی معمولی هنوز هم ممکن است برای برخی کاربردهای-قدرت بالا، فرکانس پایین{4}}یا با محدودیت مکانیکی ترجیح داده شوند.

تفاوت بین کوپلینگ مغناطیسی و انتقال برق بی سیم چیست؟

کوپلینگ مغناطیسی مکانیزم الکترومغناطیسی زیربنایی است. انتقال برق بی سیم یکی از کاربردهای این مکانیسم است. سیستم‌های قدرت بی‌سیم معمولاً از سیم‌پیچ‌های جداشده فیزیکی استفاده می‌کنند، در حالی که یک ترانسفورماتور معمولی معمولاً از سیم‌پیچ‌هایی استفاده می‌کند که به اندازه کافی نزدیک به یکدیگر قرار دارند تا یک هسته مغناطیسی یا مسیر مغناطیسی کاملاً کنترل شده را به اشتراک بگذارند.

نتیجه گیری

تفاوت اصلی بین کوپلینگ ترانسفورماتور سنتی و معماری‌های جفت شار{0}} صرفاً مقدار ضریب کوپلینگ نیست. سوال مهمتر این است که مسیر شار مغناطیسی، هندسه سیم پیچ، اندوکتانس نشتی و رابطه فیزیکی بین دو مدار چگونه برای کاربرد طراحی شده است.

ترانسفورماتورهای سنتی برای انتقال توان AC کارآمد و قابل اعتماد با استفاده از مدارهای مغناطیسی نزدیک به هم بهینه شده اند. ساختارهای مغناطیسی جفت شده و تخصصی شار{1}}آزادی طراحی بیشتری را برای انتقال برق بی سیم، مغناطیسی مسطح، مدارهای RF و فناوری های پیشرفته حفاظتی فراهم می کنند.

برای مهندسانی که یک جزء مغناطیسی را انتخاب می کنند، طراحی مناسب باید با استفاده از مجموعه کامل الزامات-شامل فرکانس، توان، عایق، ضریب جفت، اندوکتانس نشتی، عملکرد حرارتی، انگلی و ابعاد فیزیکی-به جای انتخاب توپولوژی بر اساس یک پارامتر به تنهایی، ارزیابی شود.
