نحوه شناسایی سلف حالت مشترک و سلف حالت دیفرانسیل

چگونه می توان سلف حالت دیفرانسیل حالت متداول القایی را شناسایی کرد

سلف های حالت معمول و سلف های حالت دیفرانسیل یکی از اجزای موثر تداخل ضد الکترومغناطیسی است که به طور گسترده ای در فیلترهای مختلف ، منابع تغذیه سوئیچینگ و سایر محصولات استفاده می شود ، اما از سلف های حالت معمول برای سرکوب تداخل حالت مشترک استفاده می شود ، در حالی که سلف های حالت دیفرانسیل برای سرکوب تداخل حالت دیفرانسیل استفاده می شود ، هر دو مهمترین القا کننده فیلتر هستند.

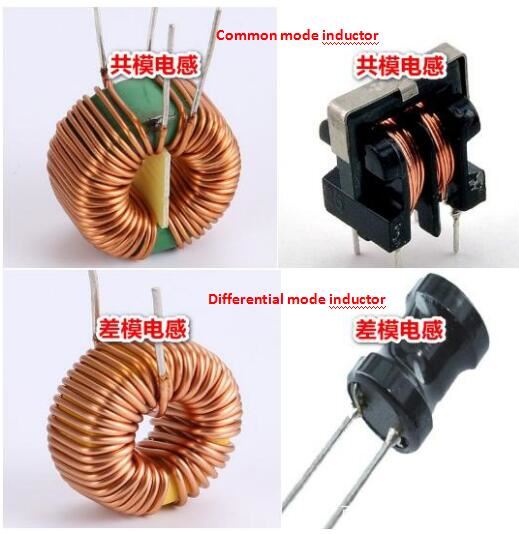

اگرچه دو نوع سلف ، سلف های فیلتر هستند ، اما توابع مختلف ، شکل ظاهری و سیم پیچ را تعیین می کند. برای سلف های حالت معمول ، روی همان هسته پیچیده می شود و قطر سیم پیچ و چرخش های دو سیم پیچ یکسان است ، اما جهت سیم پیچ مخالف است. مجموعه ای از سیم پیچ ها دارای دو پایه است ، بنابراین سلف حالت مشترک دارای 4 پایه است. در حالی که القا حالت دیفرانسیل بر روی یک هسته و تنها یک سیم پیچ پیچ می شود ، بنابراین فقط 2 دارد. بنابراین ، القا حالت مشترک و القا حالت دیفرانسیل را می توان از تعداد پین ها تشخیص داد. همانطور که در زیر نشان داده شده است.
