Flyback ترانسفورماتور EF20 افقی و عمودی نوع 1mH

Sep 27, 2016

پیام بگذارید

نوع: ترانسفورماتور فرکانس بالا

P / N: FTEF20 افقی

اصل کار

ترانسفورمر مهم ترین بخش از منبع تغذیه سوئیچینگ می باشد. منبع تغذیه سوئیچینگ به طور کلی تصویب نیمه پل مدار تبدیل قدرت، در زمانی که ترانزیستور دو سوییچ انتقال به تولید 100kHz موج پالس با فرکانس بالا، و سپس از طریق فرکانس بالا ترانسفورماتور گام به پایین جریان خروجی ولتاژ متناوب پایین، ترانسفورماتور فرکانس بالا نسبت هر سیم پیچ تبدیل است که توسط تعدادی از ولتاژ خروجی تعیین می شود.

مشخصات

اندوکتانس اولیه: 1mH @ 1KHZ، 0.25V

سلام گلدان: PRI به SEC (1.5KV 50Hz است، 5MA، 1MIN)

کویل به هسته (1.5KV 50Hz است، 5MA، 1MIN)

ابعاد:

EF20 فعلی بعد

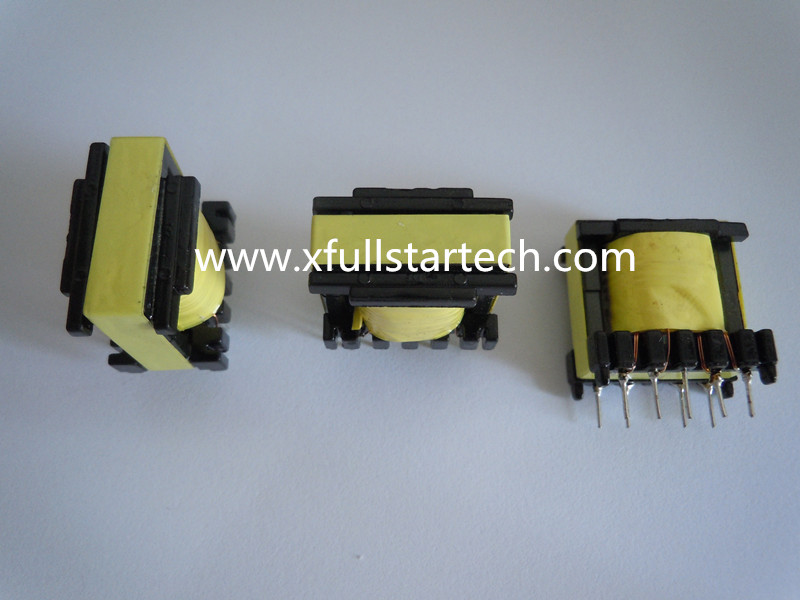

نشان می دهد نمونه

EF20 H

Vetical نوع

.JPG EF20 عمودی

کاربرد :

ترانسفورماتور فرکانس بالا فراتر از فرکانس کاری فرکانس میانی (ترانسفورماتور قدرت 10kHz در است، عمدتا برای فرکانس بالا استفاده می شود تعویض ترانسفورماتور قدرت، فرکانس بالا منبع تغذیه سوئیچینگ، فرکانس بالا ترانسفورماتور اینورتر و اینورتر فرکانس بالا. با توجه به فرکانس کار می توان به چند تقسیم کلاس: 10kHz در-50kHz 50kHz-100kHz 100kHz 500kHz 500kHz 1MHz 1MHz قدرت انتقال نسبتا فرکانس کاری بزرگ قدرت انتقال نسبتا کم است نسبتا فرکانس کاری کوچک بالاتر است.

برای اطلاعات بیشتر ترانسفورماتور فرکانس
