Fullstar Electronics با ارائه قطعات الکترونیکی و غیرفعال الکترونیکی و غیرفعال سیم پیچ سلف حلقوی حلقوی با کیفیت و استاندارد، تولید کننده و تامین کننده سیم پیچ چوک سلف حلقوی پیشرو در چین است. به عمده فروشی سیم پیچ خفه کننده سلف حلقوی الکترونیکی از کارخانه ما خوش آمدید.



سیم پیچ سلف حلقوی - طراحی سفارشی OEM و ODM

بررسی اجمالی محصول

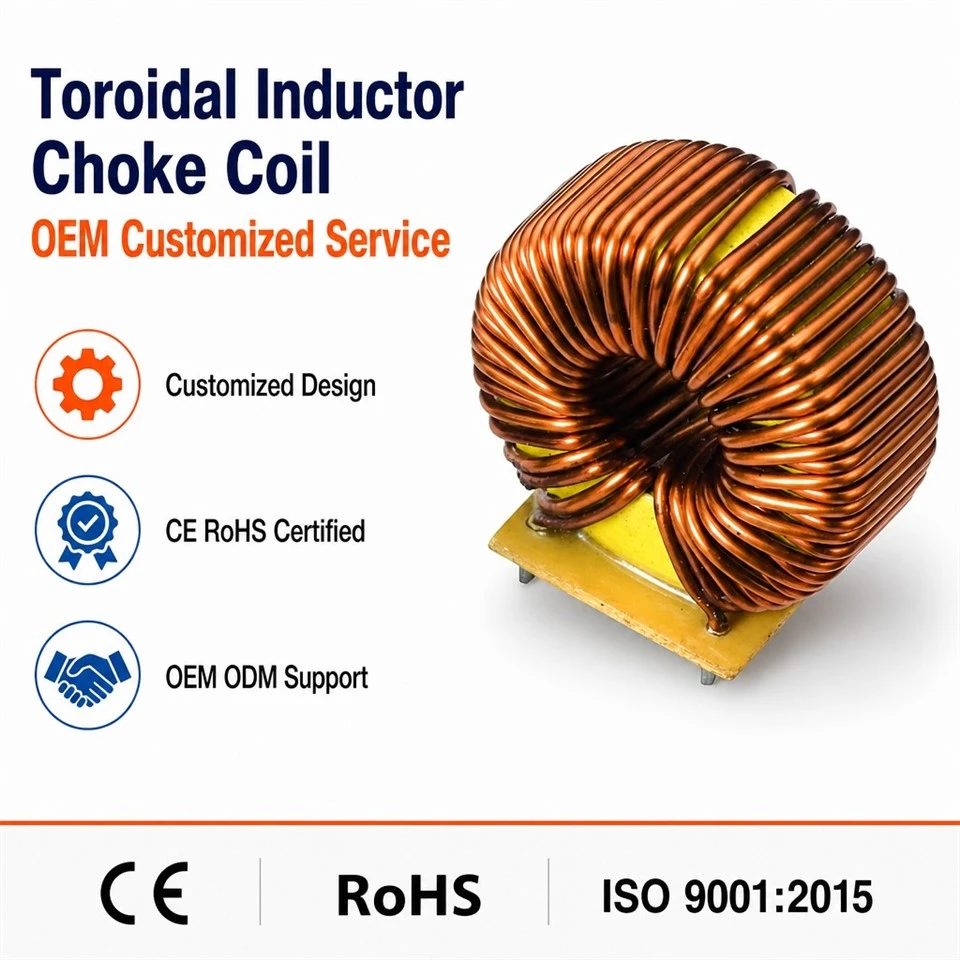

A کویل سلف حلقوییک جزء مغناطیسی است که دارای یک هسته حلقوی با سیم رسانا است که به دور محیط آن پیچیده شده است. بسته به مواد اصلی، پیکربندی سیم پیچ و مشخصات الکتریکی، می توان آن را برای ذخیره انرژی، فیلتر جریان، کاهش امواج یا سرکوب تداخل الکترومغناطیسی (EMI) در مدارهای الکترونیکی طراحی کرد.

ساختار حلقوی یک طراحی مغناطیسی فشرده با یک مسیر مغناطیسی نسبتا بسته ارائه می دهد. در مقایسه با برخی از طرح‌های هسته باز، یک سلف حلقوی با طراحی مناسب می‌تواند به کاهش نشت میدان مغناطیسی خارجی کمک کند. عملکرد واقعی به مواد هسته، آرایش سیم پیچ، فرکانس عملیاتی، جریان و ساخت اجزا بستگی دارد.

سیم پیچ های خفه کننده سلف حلقوی ما را می توان برای برآوردن نیازهای مختلف کاربرد و ساخت سفارشی کرد. پشتیبانی OEM و ODM را می توان برای پروژه هایی در نظر گرفت که به ویژگی های الکتریکی خاص، ابعاد مکانیکی، پیکربندی سیم پیچی یا ترتیبات نصب PCB نیاز دارند.

چه در حال توسعه منبع تغذیه، تجهیزات الکترونیکی صنعتی یا یک مدار فیلتر EMI هستید، انتخاب سلف حلقوی مناسب با درک شرایط عملیاتی و الزامات الکتریکی شما شروع می شود.

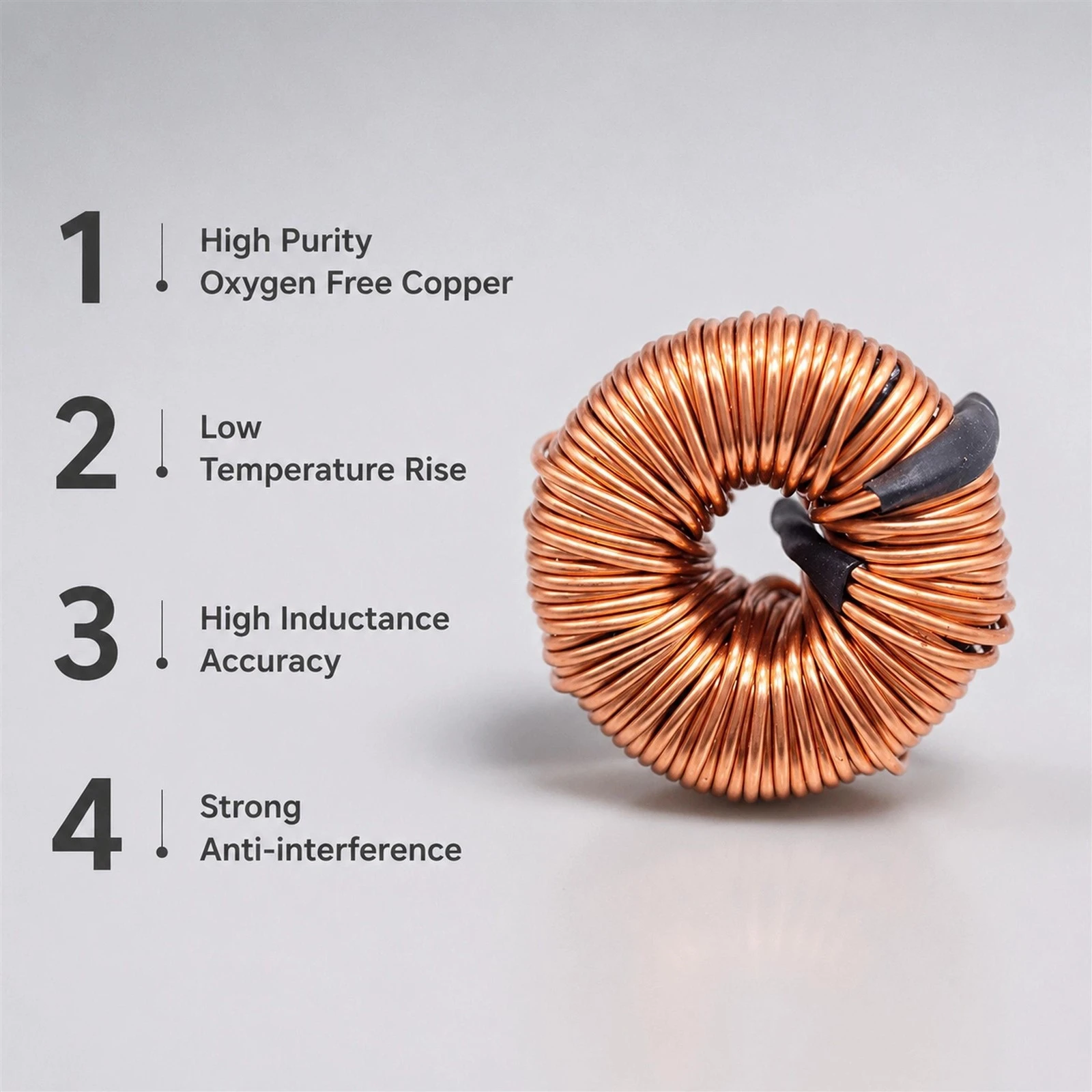

ویژگی های کلیدی کویل های سلفی حلقوی

1. طراحی هسته حلقوی

هسته مغناطیسی حلقه ای شکل یک مسیر مغناطیسی پیوسته برای سیم پیچ فراهم می کند. این ساختار به طور گسترده در سلف ها و چوک های طراحی شده برای کاربردهای مختلف قدرت و فیلتر استفاده می شود.



2. ویژگی های الکتریکی قابل تنظیم

مشخصات الکتریکی را می توان با توجه به کاربرد مورد نظر تعریف کرد. بسته به طراحی، پارامترهای کلیدی ممکن است شامل اندوکتانس، جریان نامی، مقاومت سیم پیچ، فرکانس کاری و افزایش دما باشد.

مشخصات نهایی باید از طریق طراحی محصول، بررسی دیتاشیت و آزمایش تایید شود.



3. سفارشی سازی OEM و ODM

خدمات OEM و ODM می توانند مشتریان را با اجزای مغناطیسی مخصوص برنامه پشتیبانی کنند. گزینه های سفارشی سازی ممکن است شامل ابعاد هسته، انتخاب سیم، پیچ های سیم پیچ، پیکربندی ترمینال، ساختار نصب و سایر الزامات مکانیکی یا الکتریکی، مشروط به امکان سنجی طراحی باشد.



4. ساختار مغناطیسی فشرده

هسته حلقوی می تواند یک مسیر مغناطیسی کارآمد را در یک فاکتور فرم فشرده ارائه دهد. اندازه و عملکرد کلی به مواد هسته انتخاب شده، ابعاد هسته، طراحی سیم پیچ و شرایط عملیات الکتریکی بستگی دارد.



5. ادغام در سیستم های الکترونیکی

بسته به طراحی الکتریکی، سلف های حلقوی ممکن است در مدارهای تبدیل توان، شبکه های فیلتر جریان و سایر کاربردهایی که نیاز به القای یا سرکوب نویز مغناطیسی دارند، ادغام شوند.



کاربردهای سیم پیچ سلف حلقوی

سوئیچینگ منابع تغذیه

سلف های حلقوی بسته به طراحی الکتریکی و موقعیت آنها در مدار ممکن است در مدارهای منبع تغذیه سوئیچینگ برای ذخیره انرژی، صاف کردن جریان یا فیلتر استفاده شوند.



فیلتر EMI

هنگامی که به طور خاص به عنوان یک خفه طراحی شود، یک جزء مغناطیسی حلقوی می تواند به کاهش انواع خاصی از تداخل الکترومغناطیسی کمک کند. پیکربندی سیم‌پیچ و ویژگی‌های امپدانس تعیین می‌کند که آیا برای سرکوب نویز حالت مشترک یا حالت دیفرانسیل مناسب است.



الکترونیک صنعتی

سیستم‌های کنترل صنعتی، تجهیزات قدرت و مجموعه‌های الکترونیکی ممکن است از سلف‌های حلقوی استفاده کنند که اندوکتانس مورد نیاز، کنترل جریان و پیکربندی مکانیکی با کاربرد مطابقت داشته باشد.



تجهیزات تبدیل برق

اینورترها، مبدل‌ها و سایر سیستم‌های الکترونیکی قدرت ممکن است از سلف‌های حلقوی برای ذخیره یا فیلتر کردن انرژی استفاده کنند. جزء مناسب باید با توجه به توپولوژی مدار، شکل موج جریان، فرکانس سوئیچینگ و الزامات حرارتی انتخاب شود.



تجهیزات الکترونیکی سفارشی

برای کاربردهایی با ابعاد غیر استاندارد یا الزامات الکتریکی، یک سلف حلقوی سفارشی ممکن است راه حل مناسبی را ارائه دهد زمانی که یک جزء خارج از قفسه مشخصات طراحی را برآورده نمی کند.



سفارشی سازی سلف حلقوی OEM و ODM

کاربردهای الکترونیکی مختلف به ویژگی های اجزای مغناطیسی متفاوتی نیاز دارند. یک طراحی سفارشی باید با درک روشنی از شرایط عملیات الکتریکی و الزامات نصب شروع شود.

بسته به قابلیت‌های تولید و امکان‌سنجی طراحی، سفارشی‌سازی ممکن است شامل موارد زیر باشد:

ابعاد هسته:قطر داخلی، قطر بیرونی و ارتفاع هسته.

مواد اصلی:با توجه به اندوکتانس، فرکانس، جریان، تلفات و الزامات دما انتخاب شده است.

پیکربندی سیم پیچ:نوع سیم، قطر سیم، پیچ های سیم پیچ و آرایش سیم پیچ.

مشخصات برق:اندوکتانس هدف، جریان نامی، مقاومت سیم پیچ و سایر پارامترهای مورد توافق.

طراحی مکانیکی:فاصله سرب، ترتیب ترمینال، روش نصب و ابعاد کلی.

الزامات برنامه:دمای عملیاتی، شرایط ارتعاش، الزامات عایق، و سایر عوامل محیطی مرتبط.

برای ارزیابی یک پروژه سفارشی، مشتریان می توانند یک دیتاشیت موجود، نقشه فنی، نمونه مرجع یا الزامات برنامه ارائه کنند. طراحی نهایی باید از طریق بررسی مهندسی و آزمایش مناسب تایید شود.



نحوه انتخاب سلف حلقوی مناسب

انتخاب یک سلف حلقوی مناسب مستلزم ارزیابی نیازهای الکتریکی، مغناطیسی، حرارتی و مکانیکی مدار هدف است.



اندوکتانس

اندوکتانس بر رفتار قطعه در مدار تأثیر می گذارد. مقدار مورد نیاز باید از طراحی مدار تعیین شود و تحت شرایط اندازه گیری مشخص شده تأیید شود.



جریان نامی و جریان اشباع

جریان نامی به محدودیت های عملیاتی و حرارتی قطعه مربوط می شود، در حالی که جریان اشباع سطح فعلی را توصیف می کند که در آن اندوکتانس به دلیل اشباع هسته به طور قابل توجهی کاهش می یابد. این مقادیر قابل تعویض نیستند و در صورت لزوم باید جداگانه بررسی شوند.



مواد اصلی

مواد هسته های مختلف دارای خواص مغناطیسی، ویژگی های فرکانس و رفتار تلفات متفاوتی هستند. انتخاب هسته باید با فرکانس کاری، شکل موج جریان، محدوده دما و عملکرد مورد نظر مطابقت داشته باشد.



مقاومت DC

مقاومت سیم پیچ به تلفات هدایت و افزایش دما کمک می کند. یک طراحی مناسب باید عملکرد الکتریکی، ابعاد سیم، فضای موجود و نیازهای حرارتی را متعادل کند.



فرکانس عملیاتی

عملکرد سلف می تواند با فرکانس به دلیل تلفات هسته، تلفات سیم پیچ، ظرفیت انگلی و سایر اثرات تغییر کند. به جای اتکا به اندوکتانس، شرایط عملکرد مشخص شده قطعه را بررسی کنید.



ابعاد و نصب

ابعاد هسته، اندازه کلی قطعه، ترتیب ترمینال و روش نصب را در برابر فضای PCB موجود و الزامات مونتاژ بررسی کنید.



عملکرد EMI

برای برنامه‌های کاهش نویز، ویژگی‌های امپدانس را ارزیابی کنید و تأیید کنید که آیا قطعه برای فیلتر کردن حالت مشترک یا حالت دیفرانسیل طراحی شده است. زمانی که انطباق EMI مهم است، نتیجه را در مدار واقعی تأیید کنید.



ملاحظات کیفیت و انطباق

عملکرد الکتریکی و مکانیکی باید بر اساس مشخصات محصول توافق شده تأیید شود. بازرسی و آزمایش مربوطه ممکن است شامل اندازه‌گیری اندوکتانس، اندازه‌گیری مقاومت سیم‌پیچ، بازرسی ابعادی و سایر آزمایش‌های متناسب با طراحی قطعه باشد.

در صورت لزوم، مشتریان باید قبل از خرید، در دسترس بودن و دامنه گواهی‌های مدیریت کیفیت مربوطه، اسناد مطابقت مواد و گزارش‌های آزمایش محصول خاص را تأیید کنند.

CE، RoHS و ISO 9001:2015 به انواع مختلفی از الزامات مربوط به انطباق یا کیفیت اشاره دارد. آنها نباید به عنوان تضمین عملکرد محصول قابل تعویض در نظر گرفته شوند. اظهارنامه‌ها، گواهی‌ها و اسناد پشتیبانی باید برای سازنده و محصول واقعی تأیید شوند.

ما یک تولید کننده حرفه ای برتر و متخصص در قطعات مغناطیسی و راه حل های الکترونیکی هستیم. ما که در سال 2009 تأسیس شد و دفتر مرکزی آن در مرکز فناوری پیشرفته شیان قرار دارد، بیش از 15 سال تخصص عمیق در تحقیق، توسعه و تولید ترانسفورماتورها و سلف‌های با کارایی بالا انباشته شده است. تسهیلات ما 3000 متر مربع وسعت دارد و توسط نیروی کار اختصاصی متشکل از 300+ متخصصان ماهر، از جمله یک تیم ارشد تحقیق و توسعه متمرکز بر طرح‌های مغناطیسی سفارشی، نیرو می‌گیرد.

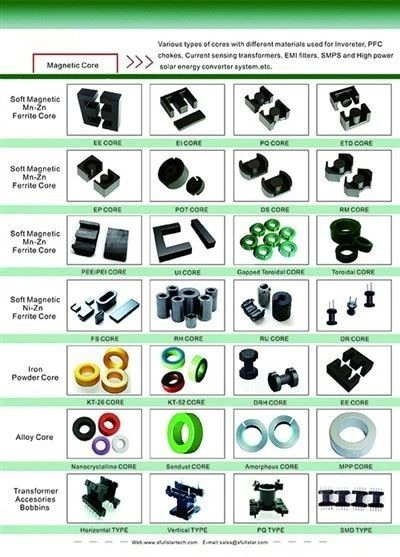

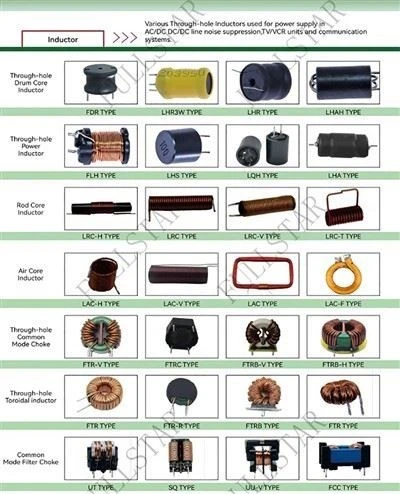

خط تولید جامع ما دارای ترانسفورماتورهای فرکانس بالا و فرکانس پایین، ترانسفورماتورهای حلقوی، ترانسفورماتورهای جریان، و طیف گسترده ای از سلف ها و هسته های مغناطیسی است. ما به عنوان شش کارخانه پیشرو برای کنترل‌های صنعتی، اجزای حیاتی را برای منابع تغذیه، مخابرات، الکترونیک خودرو و بخش‌های انرژی سبز در سطح جهان ارائه می‌کنیم.

کیفیت شایستگی اصلی ما است. فول استار تحت یک سیستم مدیریت کیفیت سختگیرانه ISO9001:2015 عمل می کند. محصولات ما دارای گواهینامه های بین المللی ایمنی و زیست محیطی از جمله UL، CE، RoHS و REACH هستند. هر واحد قبل از حمل و نقل تحت یک فرآیند آزمایش 100٪ دقیق قرار می گیرد تا از قابلیت اطمینان صفر در محیط های صنعتی نیازمند اطمینان حاصل شود.

ما در سفارشی سازی عالی هستیم. با قابلیت های پیشرفته مبتنی بر طراحی و مبتنی بر نمونه، ما نمونه سازی سریع 7 روزه و خدمات OEM/ODM انعطاف پذیر را ارائه می دهیم. زنجیره تامین ما به بیش از 80 کشور می رسد و پشتیبانی محلی و لجستیک مقرون به صرفه را ارائه می دهد. چه نیاز به تولید با حجم بالا داشته باشید یا به کویل های سفارشی دسته کوچک، Fullstar اجزای مغناطیسی با مهندسی دقیق را ارائه می دهد که نوآوری شما را به جلو می برد. ما از درخواست های تجاری جهانی برای مشارکت های استراتژیک بلند مدت استقبال می کنیم.

سیم پیچ سلف حلقوی چوک چیست؟

این یک جزء مغناطیسی است که با پیچاندن سیم رسانا به دور یک هسته حلقه‌ای شکل ساخته می‌شود. بسته به طراحی آن، می توان از آن برای ذخیره انرژی استفاده کرد،

فیلتر کردن جریان یا کاهش نویز



مزایای یک سلف حلقوی چیست؟

یک هسته حلقوی یک مسیر مغناطیسی نسبتا بسته را فراهم می کند و می تواند به کاهش نشت میدان مغناطیسی خارجی کمک کند. عملکرد، اندازه، کارایی و مناسب بودن آن به مواد اصلی، طراحی سیم پیچ و شرایط عملیاتی بستگی دارد.



آیا سلف حلقوی همان چوک حالت معمولی است؟

نه لزوما. یک سلف حلقوی یک جزء را با شکل هسته اش توصیف می کند، در حالی که یک چوک حالت معمولی با عملکرد الکتریکی و آرایش سیم پیچ آن تعریف می شود. یک قطعه حلقوی را می توان به عنوان یک خفه کننده حالت مشترک طراحی کرد، اما هر سلف حلقوی یک چوک حالت معمولی نیست.



آیا می توان سلف های حلقوی را سفارشی کرد؟

بله، طرح های سفارشی بسته به قابلیت های تولید و الزامات فنی ممکن است امکان پذیر باشد. ملاحظات طراحی معمولی شامل ابعاد هسته، مواد هسته، مشخصات سیم، پیچ های سیم پیچ، اندوکتانس، درجه جریان، و پیکربندی نصب می باشد.



چه اطلاعاتی برای یک نقل قول سفارشی مورد نیاز است؟

اطلاعات مفید شامل اندوکتانس مورد نیاز، جریان عملیاتی، فرکانس کاری، ابعاد، مواد هسته در صورت مشخص شدن، الزامات نصب، دمای عملیاتی، کاربرد هدف و مقدار سفارش مورد انتظار است. دیتاشیت، نقشه، یا نمونه مرجع نیز می تواند به روشن شدن الزامات کمک کند.



چگونه یک سلف حلقوی برای سرکوب EMI انتخاب کنم؟

ابتدا نوع نویز، محدوده فرکانس آن و مسیر جریان مربوطه را مشخص کنید. سپس ویژگی‌های امپدانس قطعه، درجه‌بندی جریان، پیکربندی سیم‌پیچ و اثرات انگلی را بررسی کنید. انتخاب نهایی باید از طریق آزمایش مدار و اندازه گیری های EMI مناسب تایید شود.



درخواست یک راه حل سفارشی سلف حلقوی

به دنبال سیم پیچ خفه کننده سلف حلقوی برای یک برنامه الکترونیکی خاص هستید؟

مشخصات الکتریکی، نقشه های مکانیکی، نمونه مرجع یا الزامات پروژه خود را برای بررسی مهندسی به اشتراک بگذارید. گزینه های OEM و ODM را می توان با توجه به عملکرد مورد نیاز، امکان سنجی ساخت و شرایط کاربرد ارزیابی کرد.
